PROBLEM

ELEKTİRK DEVRELERİ

Elektrik devrelerinde akım ve voltaj ölçmenin farklarının öğrenciler anlayabiliyor mu?

Araç-Gereç

İletken kablo, direnç teli, ampermetre, voltmetre, güç kaynağı.

İşlem Yolu

1. İnceleme ve Veri Toplama Aşaması

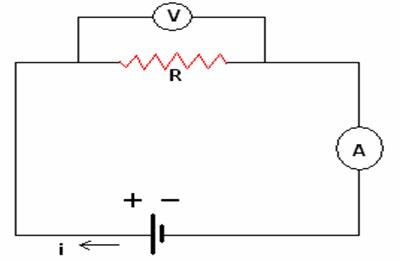

1. Bu araç-gereçlerden yararlanarak bir elektrik devresi kurun. Bu devreye iletken kablo yardımıyla devre elemanlarını uygun bir şekilde yerleştirin.


2. Devreye farklı direnç tellerinin değerlerini kaydedin.


3. Devreye direnç tellerini teker teker yerleştirerek ampermetreden ve voltmetreden okunan değerleri kaydedin.


4. Bu okunan değerleri öğrenci grafik bilgisini kullanarak devre elemanlarının arasında bir ilişki olduğunu fark etmelidir.

2. Kavram Tanıtımı Aşaması

1. Öncelikle araç-gereçlerin tanıtımı öğrenciye yapılmaktadır.


2. İletkenlik; bir elektrik devresinde konulan iletkenlik özelliği gösterme nedeni akım geçirmesiyle ilgili bir kavramdır.


3. Direnç, akıma gösterilen tepkidir. İletken telin özdirenciyle, uzunluğuyla doğru, kesit alnıyla ters orantılıdır. Direnç, iletkenin atomlarının iç düzenine bağlıdır.


4. Akım; bir direnç telinin birim zamanda geçen net yük miktarıdır.


5. Gerilim; bir elektrik devresinde akımın güç kaynağının artı ucundan çıkıp eksi ucuna ulaşmasıdır.

Akım ile gerilim ters orantılıdır. Grafiği;



100 ohm

200 ohm

300 ohm

400 ohm





Volt değeri 10 V ise; V=IR formülünden

I1= 0.1 A , I2= 0.05 A , I3= 0.033 A , I4= 0.025 A





3. Kavram Uygulama Aşaması

1. Öğrenciye şu soruları yöneltelim:


2. Akım büyürken gerilim küçülüyor mu veya tersi gerçekleşiyor mu?


3. Direnç ile akım arasında ters orantı var mı?


4. Bu elektrik devresine dirence seri olarak lamba bağlandığında akım miktarı azalır mı?


5. Devreye direnç tellerini seri veya paralel bağlandığında akım değerleri nasıl değişir?
